【波紋鋼結構的變形裝置】

一、應用領域

本結構屬于波紋鋼結構用于埋置管道、橋涵工程領域范疇，是防止地基不均勻沉降和由于溫度變化引起的波紋鋼結構的伸縮、沉降的變形裝置。

二、目的與特點

1、在地基不均勻沉降時、在溫差較大時、在車輛荷載、填土重力作用下，波紋鋼結構體將產生伸縮、沉降變形;當波紋鋼結構整體如不與上述伸縮變形或沉降變形同步，勢必產生內部變形應力，如內部變形應力超出整體結構******允許值時，波紋鋼結構整體將被破壞，利用本變形裝置能夠消除伸縮或沉降變形引發的變形應力作用，從而避免整體結構破壞。2、本結構用于波紋鋼管道、橋涵在溫差變化較大或在地基不均勻沉降和車輛荷載作用下能夠滿足結構伸縮和沉降的要求，因此避免整體結構破壞，能夠保證工程質量。
3、本結構在設計中采用遇水膨脹密封膠帶軟連接密封形式，當變形裝置在變形情況下采用遇水膨脹密封膠帶遇水后膨脹，密封性能好，不漏水，因此避免地基結構破壞，延長整體命。
4、具有結構簡單，構件少、加工容易、成本低等特點，易被用戶接受，有于大規模應用和推廣。

三、波紋鋼結構的變形裝置圖紙及規格

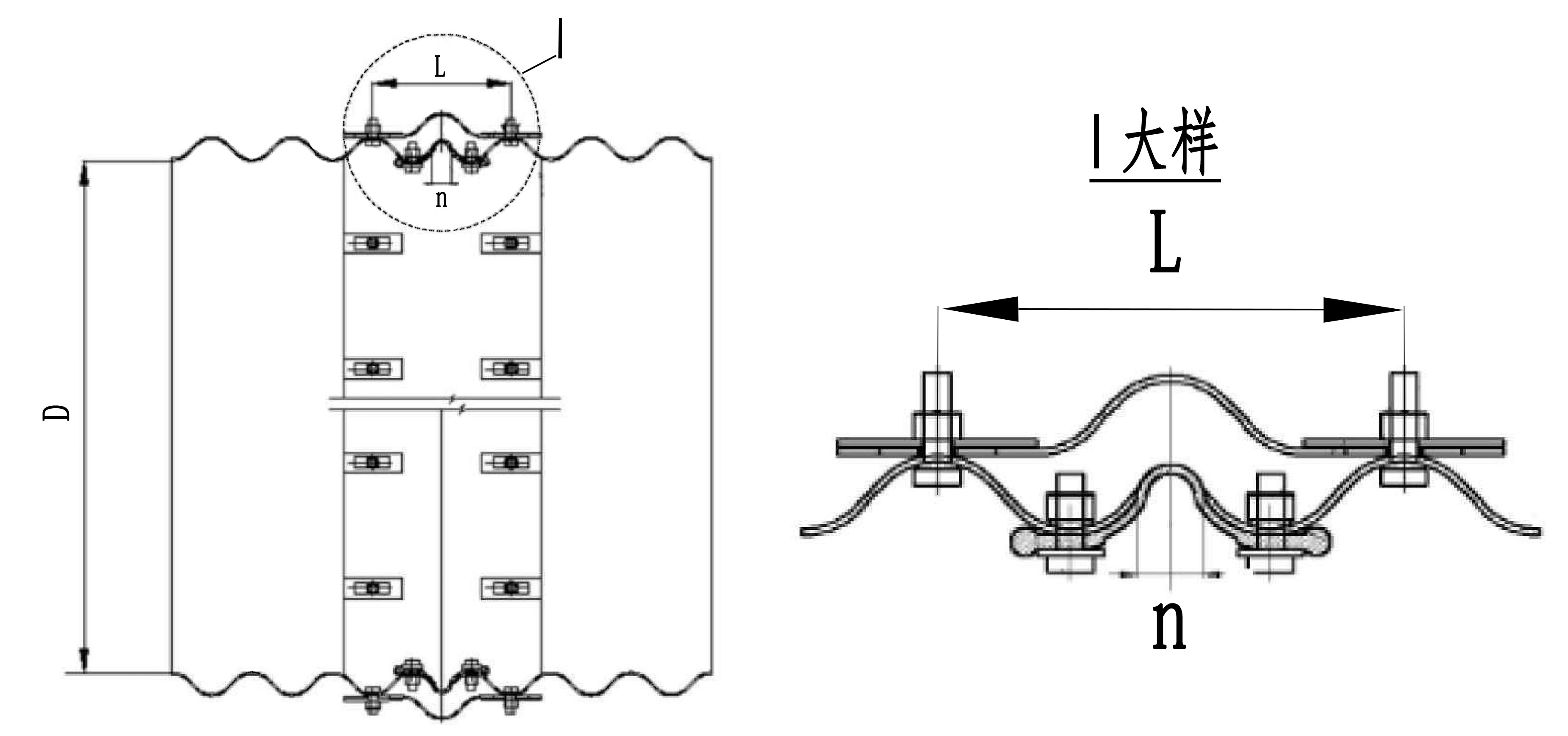

1、波紋鋼結構的變形裝置結構圖

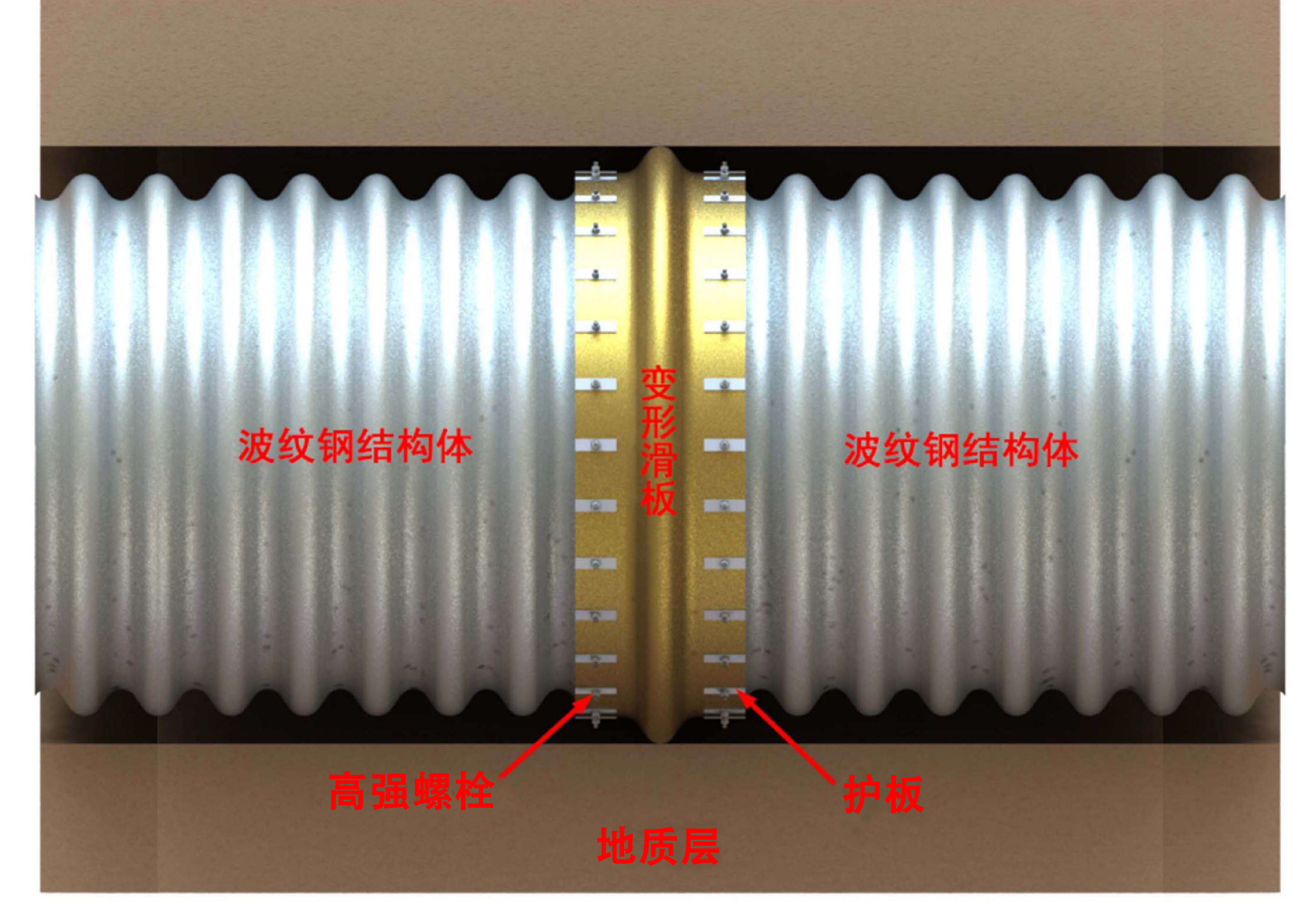

2、波紋鋼結構的變形裝置效果圖

3、結構作用

1)變形滑板:在波紋鋼結構體發生伸縮降變形時，可以通過變形滑板滑槽伸縮位移，保證了波紋鋼結構的整體性，可保證完整的整體結構受力;在波紋鋼結構體未發生變形時變形滑板可起到連接作用，可保證完整的整體結構受力。變形滑板中間部位有一個波紋形狀、兩邊各有一個鏈按點，因此在波紋鋼結構體發生沉降時，可隨之變形，因此避免整體結構破壞，保證波紋鋼結構的整體性和整體結構受力，起到整體結構受力作用。
2)遇水膨脹密封膠帶壓板:固定和壓緊遇水膨脹密封膠帶不滲漏
3護板:本裝置通過護板遮蓋變形滑板上的滑槽，防止滑槽進入其他雜物；護板還起到變形滑板和波紋鋼結構體連接和固定作用。
4方鋼套筒：方鋼套簡支撐護板，保證變形滑板與護板和波紋鋼結構體之間有適當?shù)拈g隙，能夠起到滑動和保護高強螺栓的作用。
5遇水膨脹密封膠帶:遇水膨脹密封膠帶是波紋鋼結構體的軟連接部位；使用遇水膨脹密封膠帶可有效的防止波紋鋼結構體連接處漏水。
