【異型鋼管樁波紋鋼壁板式擋土墻結構】

一、此結構應用領域

本結構屬于邊坡防護工程范疇，屬于國家大力推廣的鋼結構產品，屬于“綠色邊坡防護”結構。

二、此結構目的與意義

1、實現“綠色邊坡防護“理念。重力式擋土墻、鋼筋混凝土懸臂式（扶壁式）擋土墻施工中有噪聲發生，且產生一定廢棄物，結構拆除時，可回收有用材料極少，大量廢棄物需排放到專用排棄場，造成二次環境污染。異型鋼管樁波紋鋼板壁式擋土墻安裝過程中基本無噪聲和廢棄物，結構拆除時，絕大部分可以重復利用。

2、本結構還可以大大降級工程造價和勞動強度，易推廣普及。異型鋼管樁波紋鋼板壁式擋土墻與重力式擋土墻、鋼筋混凝土懸臀式(扶壁式)擋墻相比所需施工人員較少、工程周期短綜合工程造價低，另外，異型鋼管樁波紋鋼板壁式擋土墻構件均在工廠加工完成，現場組裝采用螺栓連接，作業工作量小，可大大降低勞動強度。
3、異型鋼管樁波紋鋼板壁式擋土墻施工不受季節限制，避免了重力式擋土墻、鋼筋混凝土懸臂式(扶壁式)擋土墻北方冬季施工困難或增加造價的弊病。
4、異型鋼管樁波紋鋼板壁式擋土墻在平原地區，特別是地基承載力較小地區應用具有明顯優勢，通過高壓注漿形成一個強度大、壓縮性低、抗?jié)B性高和穩定性良好的新巖土體，使地基得到加固，異型鋼管樁地面下部分可以形成更大的被動土壓力和向上摩擦力，從而減少異型鋼管樁地面線部分深度、直徑和壁厚，有效降低工程造價。同時高壓注漿體充填異型鋼管地下部分的管內外部，起到提高下部異型鋼管樁體抗壓強度、彎曲剛度、剪切剛度和管體防腐的作用。

三、異型鋼管樁波紋鋼壁板式擋土墻結構示意圖及說明

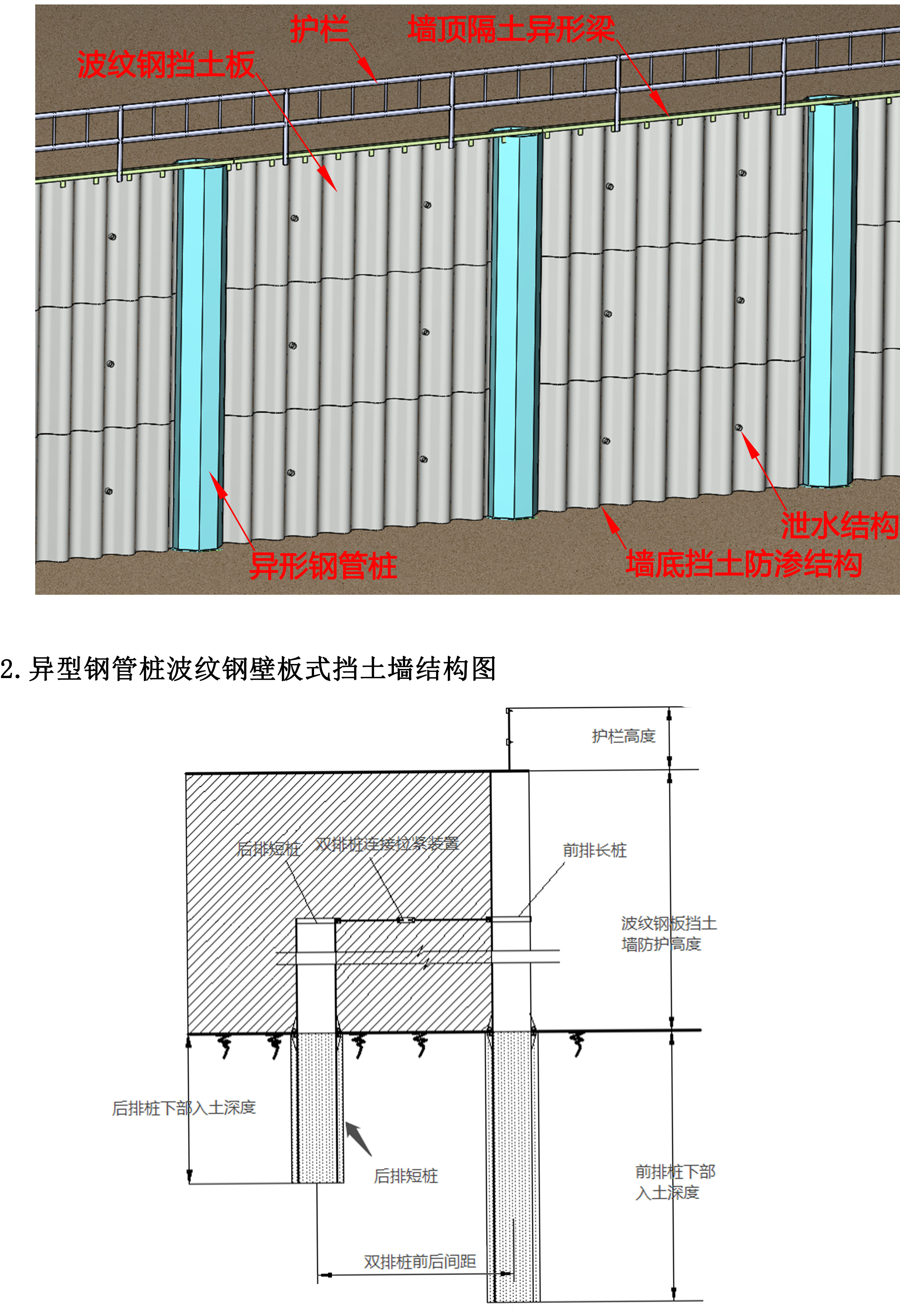

1、異型鋼管樁波紋鋼壁板式擋土墻整體示意圖
